Van 1 Chiều Đối Trọng FAF 2280 – Giải Pháp Cho Trạm Bơm Và Tuyến Ống Truyền Tải Nước

Van 1 chiều đối trọng FAF 2280 là gì?

Van 1 chiều đối trọng FAF 2280 là dòng Tilting Check Valve của FAF Valve, được thiết kế để kiểm soát dòng chảy một chiều trong các hệ thống đường ống.

Khác với các dòng van một chiều wafer hoặc van một chiều đĩa đôi có kích thước nhỏ gọn, FAF 2280 sử dụng đĩa van dạng lật nghiêng kết hợp cơ cấu đối trọng. Thiết kế này đặc biệt phù hợp với các tuyến đường ống có đường kính lớn, trạm bơm, nhà máy xử lý nước và các công trình hạ tầng cấp nước.

Theo thông tin kỹ thuật do FAF công bố, model 2280 có dải kích thước DN100 đến DN1400 và các cấp áp PN10, PN16, PN25. Van sử dụng kết nối mặt bích theo EN 1092-2 / ISO 7005-2, chiều dài theo EN 558 Series 14 / DIN 3202 F4, thiết kế theo EN 12334 / EN 16767 và thử nghiệm theo EN 12266-1.

Model FAF 2280 – dòng van một chiều đối trọng cho đường ống lớn

Trong danh mục check valve của FAF, model 2280 được xác định là:

FAF 2280 – Tilting Check Valve

Đây chính là model nên sử dụng khi xây dựng nội dung SEO về van một chiều đối trọng FAF.

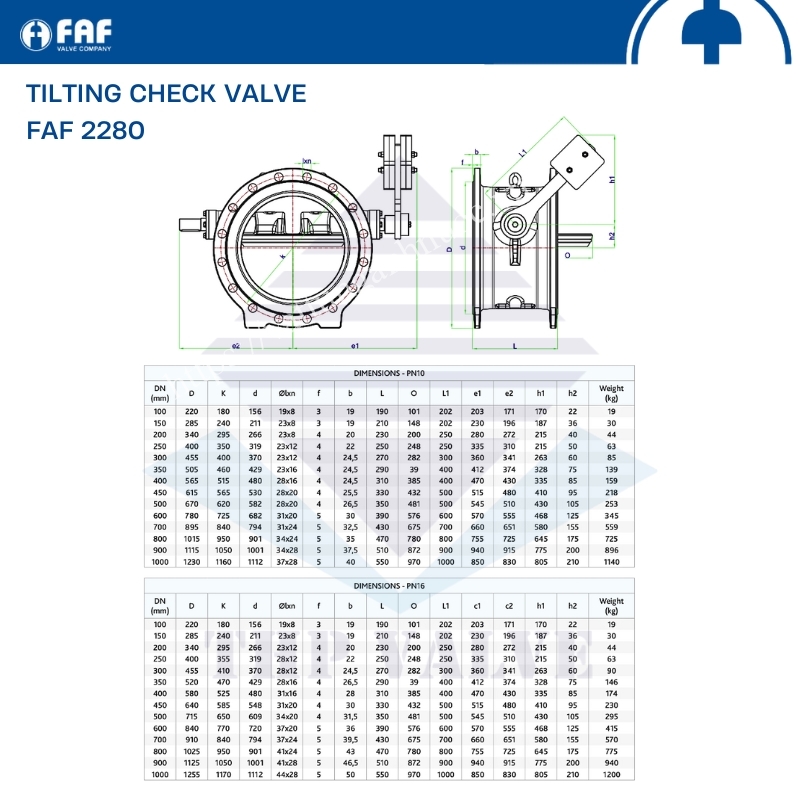

Thông số nổi bật của FAF 2280 gồm:

Model: FAF 2280

Loại van: Tilting Check Valve

Kích thước: DN100 → DN1400

Cấp áp: PN10 / PN16 / PN25

Thiết kế: EN 12334 / EN 16767

Kết nối: EN 1092-2 / ISO 7005-2 – Flanged

Face-to-Face: EN 558 Series 14 / DIN 3202 F4

Marking: EN 19

Testing: EN 12266-1

Lớp bảo vệ: Electrostatic Powder Epoxy

WRAS Approved: Có tùy chọn.

Nhờ dải kích thước lớn, FAF 2280 có thể được định hướng vào nhóm khách hàng dự án thay vì chỉ tập trung vào hệ thống đường ống nhỏ

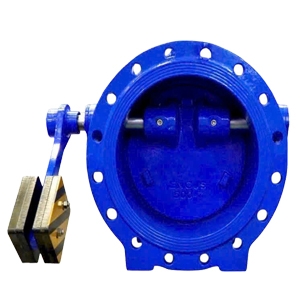

Cấu tạo van một chiều đối trọng FAF 2280

FAF 2280 được thiết kế xoay quanh một đĩa van dạng tilting disc và cơ cấu đối trọng bên ngoài.

Các bộ phận quan trọng gồm:

Thân van

Thân van có nhiệm vụ tạo khoang dòng chảy và chịu áp lực làm việc của hệ thống.

FAF sử dụng thân bằng gang cầu cho dòng sản phẩm này, kết hợp với đĩa phù hợp cho điều kiện vận hành. Thiết kế thân có khả năng chịu ứng suất kéo cao trên đường ống và độ bền va đập tốt.

Đĩa van

Đĩa là bộ phận trực tiếp đóng và mở dòng nước.

Khi dòng chảy đạt điều kiện thích hợp, đĩa mở theo hướng dòng chảy. Khi dòng nước giảm hoặc đảo chiều, đĩa quay trở về vị trí đóng.

Trục và bạc trục

Cơ cấu trục giúp đĩa chuyển động quanh vị trí bản lề.

FAF sử dụng bạc tự bôi trơn để giảm ma sát, qua đó giảm mô-men cần thiết trong quá trình vận hành.

Đối trọng

Đây là bộ phận tạo nên đặc trưng của FAF 2280.

Đối trọng có thể điều chỉnh vị trí để phù hợp với điều kiện làm việc, giúp kiểm soát đặc tính chuyển động của đĩa van.

FAF cho biết cơ cấu đối trọng cho phép van có thể được lắp đặt trên đường ống nằm ngang hoặc đứng theo cấu hình phù hợp.

Nguyên lý hoạt động của FAF 2280

Khi dòng nước chảy thuận

Khi máy bơm hoạt động, nước tạo lực tác động lên đĩa van.

Đĩa bắt đầu mở theo hướng dòng chảy.

Khi lưu lượng tăng, đĩa tiếp tục dịch chuyển và tạo tiết diện dòng chảy lớn hơn.

Thiết kế đĩa phù hợp với hướng dòng giúp giảm ảnh hưởng đến dòng lưu chất.

Khi lưu lượng giảm

Khi máy bơm giảm tốc hoặc dừng, lực thủy lực tác động lên đĩa giảm.

Lúc này, cơ cấu đối trọng hỗ trợ đưa đĩa về vị trí đóng.

Tốc độ và đặc tính đóng phụ thuộc vào điều kiện thủy lực cũng như cấu hình đối trọng.

Khi dòng chảy đảo chiều

Khi xuất hiện dòng chảy ngược, đĩa van quay về vị trí đóng và ngăn nước tiếp tục di chuyển ngược về phía máy bơm.

Đây là chức năng quan trọng giúp bảo vệ hệ thống bơm và hạn chế dòng hồi lưu trên tuyến ống.

Vai trò của đối trọng trên FAF 2280

Đối trọng không đơn giản chỉ là một bộ phận giúp van đóng.

Nó tạo ra mô-men tác động lên cơ cấu đĩa và cho phép điều chỉnh đặc tính làm việc theo điều kiện của hệ thống.

FAF cho biết vị trí đối trọng có thể được điều chỉnh theo điều kiện làm việc. Điều này đặc biệt hữu ích trong các hệ thống có lưu lượng lớn và yêu cầu kiểm soát quá trình đóng van.

Đây cũng là yếu tố tạo nên sự khác biệt giữa van một chiều đối trọng FAF 2280 với những dòng van một chiều wafer hoặc dual check valve thông thường.

Van một chiều đối trọng FAF DN300

FAF 2280 DN300 là nhóm kích thước phù hợp để xây dựng một bài SEO ngách riêng.

Từ khóa có thể khai thác:

van một chiều đối trọng FAF DN300

van 1 chiều FAF DN300 PN16

FAF 2280 DN300

van tilting check valve DN300

Ứng dụng có thể hướng đến:

Trạm bơm cấp nước.

Tuyến ống truyền tải.

Nhà máy nước.

Hệ thống cấp nước khu công nghiệp.

Tuyến ống phân phối chính.

Van một chiều đối trọng FAF DN500

Với tuyến ống DN500, lưu lượng và khối lượng nước trong đường ống đã ở mức đáng kể.

Do đó, việc sử dụng van một chiều có cơ cấu đối trọng có thể được xem xét trong những hệ thống cần kiểm soát quá trình đóng van.

FAF 2280 DN500 có thể trở thành một từ khóa SEO thương mại tốt:

Van một chiều đối trọng FAF DN500

Các từ khóa phụ:

FAF 2280 DN500

van 1 chiều FAF DN500 PN16

van một chiều đối trọng DN500

tilting check valve DN500

van chống dòng chảy ngược DN500

Van một chiều FAF DN600 – DN1000

Nhóm DN600, DN700, DN800, DN900 và DN1000 hướng đến các hệ thống có quy mô lớn hơn.

Đây có thể là nhóm khách hàng:

Nhà máy nước.

Trạm bơm cấp nước đô thị.

Tuyến truyền tải nước sạch.

Tuyến nước thô.

Hệ thống cấp nước khu công nghiệp.

Công trình hạ tầng nước quy mô lớn.

Với những tuyến đường kính lớn, bài toán lựa chọn van cần gắn với lưu lượng, vận tốc dòng chảy, áp suất và hiện tượng quá độ thủy lực.

Không nên chỉ dựa vào DN để xác định model.

FAF 2280 PN10 – PN16 – PN25

FAF công bố model 2280 với ba cấp áp:

PN10 – PN16 – PN25.

Điều này cho phép sản phẩm được định hướng cho nhiều điều kiện áp suất khác nhau trong hệ thống cấp nước.

Khi lựa chọn, cần xác định:

Áp suất vận hành bình thường.

Áp suất thiết kế.

Áp suất cực đại.

Áp lực xung kích.

Chiều cao cột áp.

Điều kiện bơm khởi động và dừng.

Đặc biệt với tuyến ống dài, không nên chỉ nhìn vào PN mà bỏ qua bài toán búa nước.

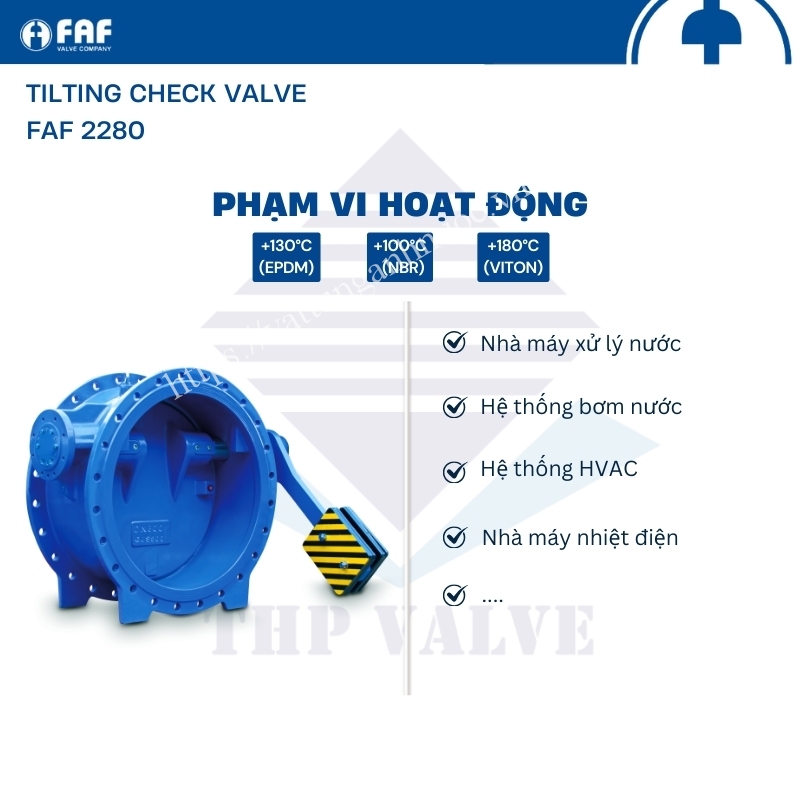

Ứng dụng FAF 2280 trong hệ thống cấp nước

FAF công bố model 2280 cho các ứng dụng như:

Đường ống.

Nhà máy xử lý nước.

Trạm bơm.

Bể chứa.

Hệ thống nước biển.

Đường ống nước làm mát nhà máy điện.

Các ứng dụng công nghiệp.

Trong lĩnh vực cấp nước, các vị trí thường được xem xét gồm:

Sau máy bơm

Ngăn dòng nước quay ngược khi bơm dừng.

Tuyến truyền tải

Kiểm soát hướng dòng chảy trên đường ống có lưu lượng lớn.

Nhà máy nước

Bảo vệ các cụm thiết bị và đường ống trong hệ thống công nghệ.

Trạm bơm tăng áp

Hạn chế dòng hồi lưu giữa các cụm bơm.

FAF 2280 có giúp chống búa nước không?

Không nên gọi FAF 2280 là thiết bị “chống búa nước” theo nghĩa độc lập.

Chức năng chính của van là ngăn dòng chảy ngược.

Tuy nhiên, cơ cấu đối trọng và khả năng điều chỉnh vị trí trọng lượng có thể hỗ trợ kiểm soát đặc tính đóng của đĩa van.

Đối với hệ thống có nguy cơ búa nước cao, cần phân tích toàn tuyến:

Máy bơm → Van một chiều → Đường ống → Cao độ → Điểm xả → Thiết bị bảo vệ

Nếu yêu cầu kiểm soát đóng nghiêm ngặt hơn, có thể xem xét FAF 2280D có phanh thủy lực.

Tiêu chuẩn kỹ thuật của FAF 2280

Đối với hồ sơ dự án, các tiêu chuẩn của sản phẩm là nhóm thông tin nên được đưa lên trang SEO.

FAF 2280 được công bố với:

Design: EN 12334 / EN 16767

Connection: EN 1092-2 / ISO 7005-2

Face-to-Face: EN 558 Series 14 / DIN 3202 F4

Marking: EN 19

Testing: EN 12266-1

Corrosion Protection: Electrostatic Powder Epoxy

WRAS: Optional.

Nhóm thông tin này giúp bài viết tiếp cận cả khách hàng tìm kiếm theo model, tiêu chuẩn và hồ sơ kỹ thuật, thay vì chỉ tập trung vào từ khóa thương mại.

Kết luận

FAF 2280 Tilting Check Valve là model nên được sử dụng làm từ khóa trung tâm khi xây dựng nội dung về van một chiều đối trọng FAF.

Với dải DN100–DN1400 và PN10/PN16/PN25, model này hướng mạnh đến nhóm công trình đường ống, nhà máy xử lý nước, trạm bơm, bể chứa và các hệ thống công nghiệp.

Đối với các dự án yêu cầu kiểm soát quá trình đóng van chặt chẽ hơn, có thể nghiên cứu FAF 2280D – Tilting Check Valve – Hydraulic Brake, với dải DN200–DN1600 và khả năng điều chỉnh tốc độ đóng thông qua hệ thống phanh thủy lực.
