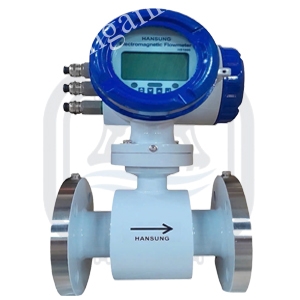

Đồng Hồ Đo Nước Điện Tử Hansung RS485 Cho Hệ Thống Chiller Nhà Máy – Giải Pháp Giám Sát Lưu Lượng Chính Xác Trong Hệ Thống Nước Lạnh Công Nghiệp

Đồng hồ nước điện tử Hansung RS485 là gì?

Trong hệ thống Chiller trung tâm, lưu lượng nước tuần hoàn là một trong những thông số ảnh hưởng trực tiếp đến hiệu suất trao đổi nhiệt, mức tiêu thụ điện năng và độ ổn định của toàn bộ hệ thống làm lạnh.

Để kiểm soát chính xác lưu lượng nước lạnh trên đường ống, các nhà máy hiện nay thường lựa chọn đồng hồ đo lưu lượng điện từ tích hợp truyền thông RS485 thay cho các dòng đồng hồ cơ truyền thống.

Đồng hồ nước điện tử  Hansung có kết nối RS485 là thiết bị đo lưu lượng điện từ có khả năng truyền dữ liệu theo giao thức Modbus RTU, cho phép kết nối trực tiếp với PLC, BMS hoặc SCADA để giám sát và quản lý hệ thống từ xa.

Thiết bị được sử dụng rộng rãi trong các hệ thống :

Hệ thống Chiller trung tâm

Hệ thống HVAC công nghiệp

Cooling Tower

Nhà máy điện tử

Nhà máy thực phẩm

Nhà máy dược phẩm

Trung tâm dữ liệu Data Center

Vì sao hệ thống Chiller cần lắp đặt đồng hồ lưu lượng điện tử RS485?

Nhiều đơn vị vận hành chỉ quan tâm đến công suất máy Chiller mà chưa chú trọng đến việc theo dõi lưu lượng nước thực tế và giám sát từ xa.

Trong thực tế, chỉ cần lưu lượng nước giảm 10 – 15% so với thiết kế cũng có thể dẫn đến:

Hiệu suất làm lạnh giảm

COP của hệ thống suy giảm

Máy nén hoạt động quá tải

Tăng chi phí điện năng

Chiller báo lỗi lưu lượng thấp

Việc lắp đặt đồng hồ nước Hansung RS485 giúp kỹ sư vận hành theo dõi liên tục:

Lưu lượng nước cấp

Lưu lượng nước hồi

Lưu lượng từng nhánh AHU

Lưu lượng nước giải nhiệt

Toàn bộ dữ liệu được truyền trực tiếp về trung tâm điều khiển giúp người quản lý nắm bắt tình trạng vận hành theo thời gian thực.

Nguyên lý đo lưu lượng của đồng hồ điện từ Hansung

Đồng hồ đo lưu lượng Hansung sử dụng công nghệ đo điện từ dựa trên định luật cảm ứng Faraday.

Khi dòng nước lạnh đi qua ống đo:

Cuộn dây kích từ tạo ra từ trường ổn định

Nước dẫn điện sinh ra điện áp cảm ứng

Điện cực tiếp nhận tín hiệu

Bộ xử lý trung tâm tính toán lưu lượng tức thời

Khác với đồng hồ cơ sử dụng turbine hoặc cánh quạt, công nghệ điện từ không có bộ phận chuyển động nên gần như không phát sinh hao mòn cơ khí trong quá trình sử dụng.

Điều này giúp thiết bị duy trì độ chính xác ổn định trong thời gian dài.

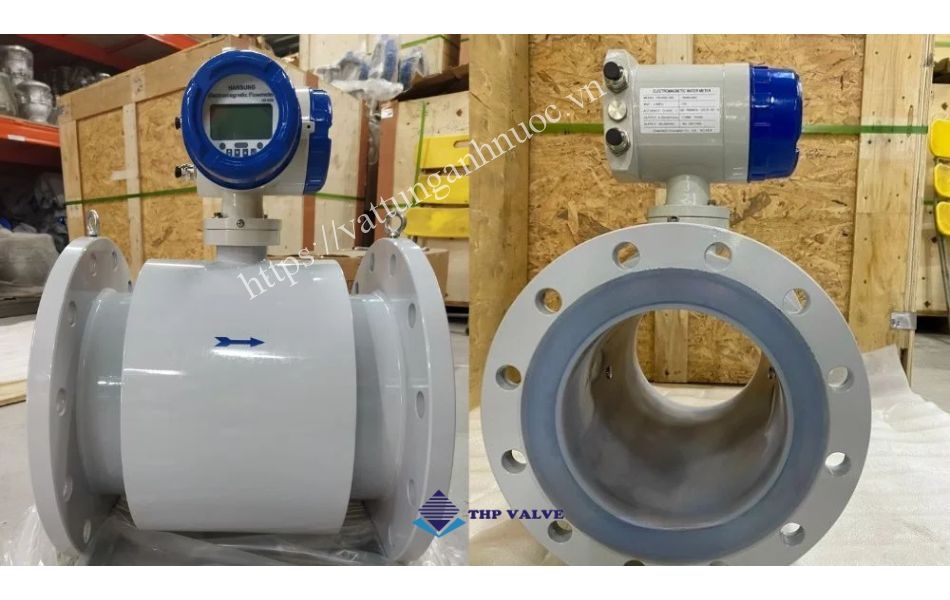

Cấu tạo của đồng hồ nước có cơ cấu điện từ Hansung RS485

Thân cảm biến đo lưu lượng

Thân đồng hồ được sản xuất bằng gang phủ epoxy hoặc inox công nghiệp giúp:

Chống ăn mòn

Chịu áp lực cao

Tăng tuổi thọ thiết bị

Lớp lót bảo vệ bên trong

Tùy từng model có thể sử dụng:

PTFE

FEP

Cao su Neoprene

Giúp chống đóng cặn và bảo vệ cảm biến.

Điện cực đo

Được chế tạo từ vật liệu chống ăn mòn có độ dẫn điện cao giúp tăng độ ổn định của tín hiệu đo.

Bộ chuyển đổi tín hiệu

Đây là bộ phận quan trọng nhất của thiết bị.

Transmitter đảm nhiệm:

Xử lý dữ liệu lưu lượng

Hiển thị thông số

Xuất tín hiệu 4-20mA

Truyền thông RS485 Modbus RTU

Ưu điểm nổi bật của đồng hồ Hansung RS485 trong hệ thống Chiller

Độ chính xác cao

Sai số đo thường chỉ từ ±0.3% đến ±0.5%.

Giúp kỹ sư vận hành kiểm soát chính xác lưu lượng thực tế của hệ thống.

Kết nối SCADA dễ dàng

Giao thức RS485 Modbus RTU tương thích với hầu hết các PLC hiện nay như:

Siemens

Mitsubishi

Schneider

Omron

Delta

Không gây tổn thất áp suất

Do không sử dụng cánh quạt hay turbine nên dòng chảy gần như không bị cản trở.

Hoạt động ổn định 24/7

Phù hợp với các hệ thống làm lạnh vận hành liên tục quanh năm.

Chống nhiễu công nghiệp hiệu quả

Thiết bị hoạt động ổn định trong môi trường có:

Biến tần

Motor công suất lớn

Tủ điều khiển trung tâm

Thông số kỹ thuật

Kích thước: DN15 – DN1200

Kiểu kết nối: Mặt bích

Tín hiệu đầu ra: RS485 Modbus RTU, 4-20mA

Điện áp cấp: 24VDC hoặc 220VAC / Pin

Cấp bảo vệ: IP65, IP67, IP68

Độ chính xác: ±0.3% đến ±0.5%

Áp lực làm việc: PN10, PN16, PN25

Nhiệt độ lưu chất: 0°C đến 150°C

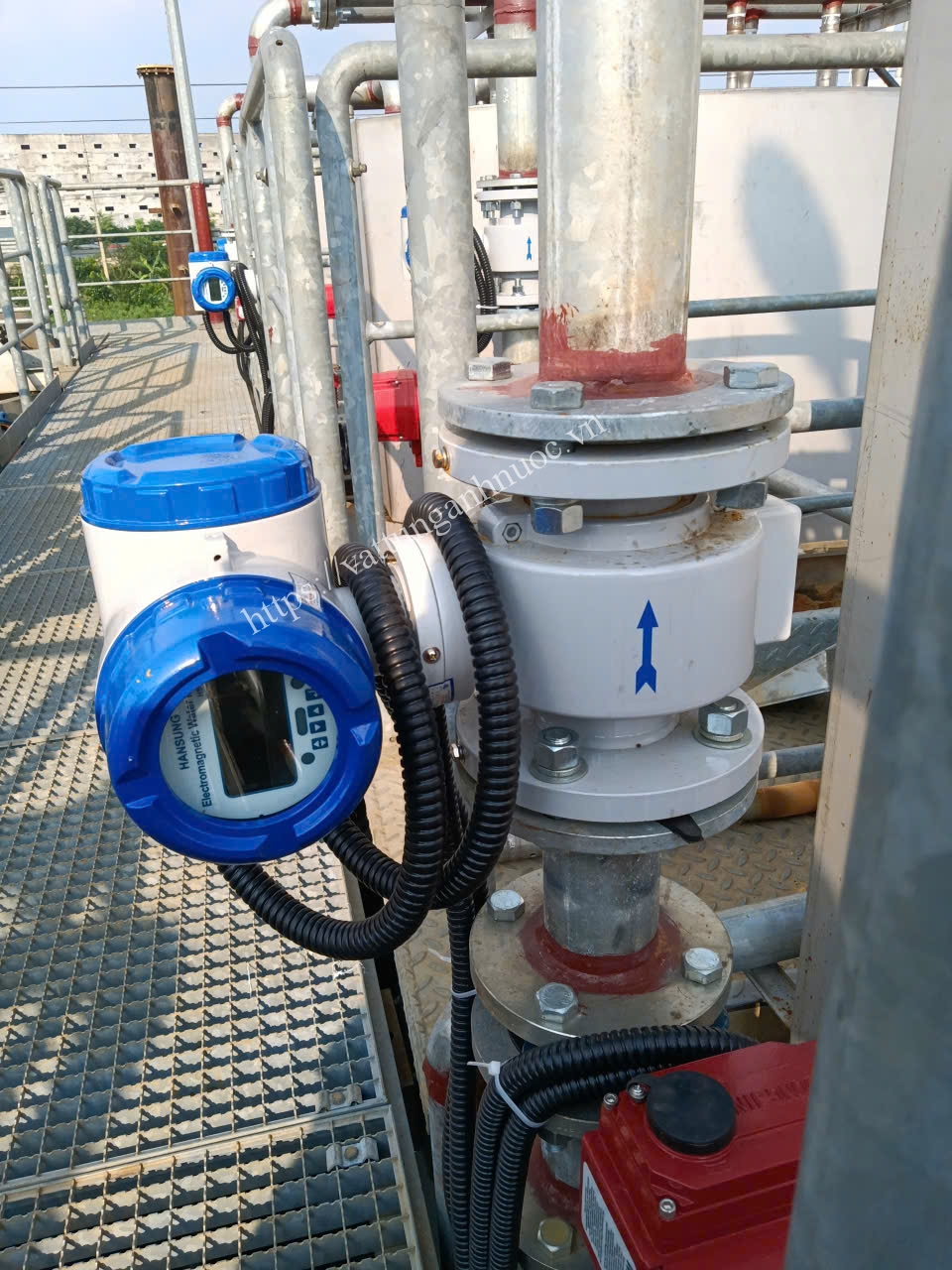

Ứng dụng thực tế trong hệ thống HVAC và Chiller

Đường ống nước lạnh Chiller

Giám sát lưu lượng nước cấp và nước hồi.

Hệ thống Cooling Tower

Theo dõi lưu lượng tuần hoàn phục vụ giải nhiệt.

Hệ thống AHU

Kiểm soát lưu lượng từng khu vực sử dụng.

Hệ thống FCU

Theo dõi hiệu suất phân phối nước lạnh.

Nhà máy điện tử

Kiểm soát lưu lượng làm mát dây chuyền sản xuất.

Trung tâm dữ liệu Data Center

Giám sát hệ thống làm mát liên tục 24/7.

Kinh nghiệm lựa chọn đồng hồ Hansung cho hệ thống Chiller

Để lựa chọn đúng model phù hợp cần xác định:

Kích thước đường ống

Lưu lượng thiết kế

Áp suất vận hành

Nhiệt độ nước lạnh

Khoảng cách truyền tín hiệu

Yêu cầu kết nối PLC hoặc SCADA

Việc lựa chọn đúng thông số ngay từ đầu sẽ giúp hệ thống vận hành ổn định và tối ưu chi phí đầu tư.

Kết luận

Đồng hồ nước điện từ Hansung RS485 cho hệ thống Chiller là giải pháp đo lưu lượng hiện đại đáp ứng đồng thời yêu cầu về độ chính xác, khả năng truyền thông và độ ổn định vận hành.

Với khả năng kết nối PLC, BMS và SCADA thông qua giao thức Modbus RTU, thiết bị giúp các nhà máy quản lý dữ liệu lưu lượng tập trung, nâng cao hiệu suất vận hành và hỗ trợ quá trình chuyển đổi sang mô hình nhà máy thông minh trong tương lai.
