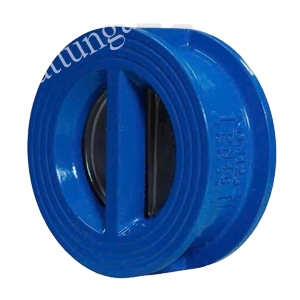

Van Một Chiều Cánh Bướm FAF DN25–DN400 PN16 – Giải Pháp Chống Dòng Chảy Ngược Cho Hệ Thống Cấp Nước

Van một chiều cánh bướm FAF là gì?

Van một chiều cánh bướm FAF là dòng van chuyên dùng để kiểm soát hướng chuyển động của nước trong đường ống. Van cho phép lưu chất đi theo chiều thiết kế và tự động ngăn dòng chảy quay ngược khi lưu lượng dừng hoặc thay đổi hướng.

Trong danh mục sản phẩm của FAF Valve, dòng 2350 Dual Check Valve thuộc nhóm van một chiều, sử dụng thiết kế hai nửa đĩa và kết nối dạng wafer. Van có dải kích thước DN25 đến DN400, cấp áp suất PN16, kết nối theo EN 1092-1 / ISO 7005-2 và chiều dài lắp đặt theo EN 558 Series 16.

Thiết kế này đặc biệt phù hợp với những hệ thống cần một thiết bị chống dòng chảy ngược nhưng vẫn muốn tối ưu không gian lắp đặt.

Đây cũng là điểm khiến từ khóa “van một chiều cánh bướm FAF”, “van một chiều đĩa đôi FAF” và “van một chiều wafer FAF” có tiềm năng khai thác riêng trên website.

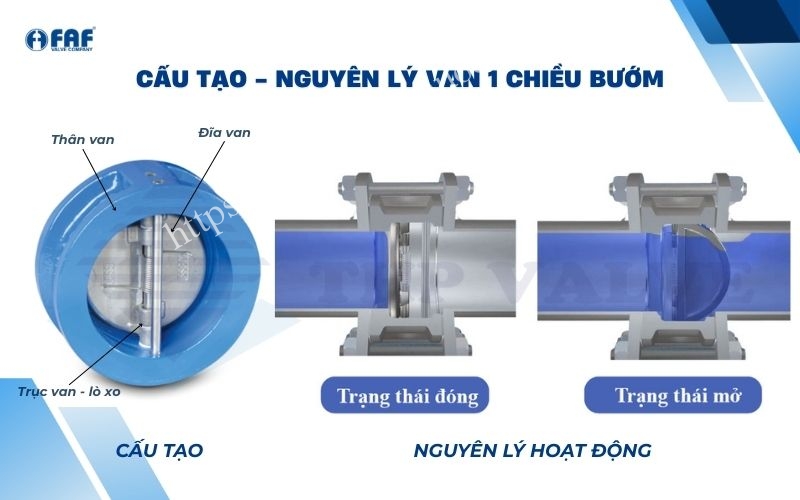

Cấu tạo đặc trưng của van một chiều cánh bướm FAF 2350

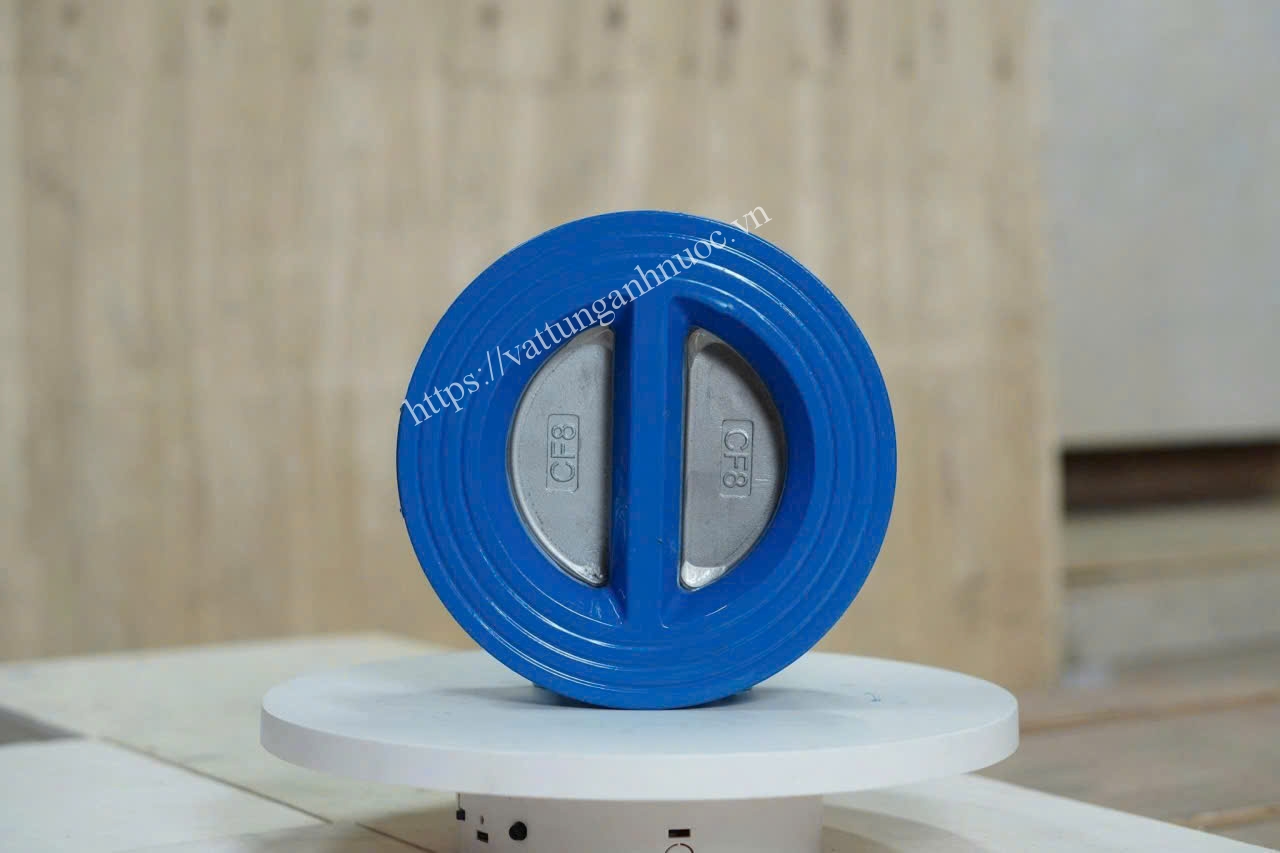

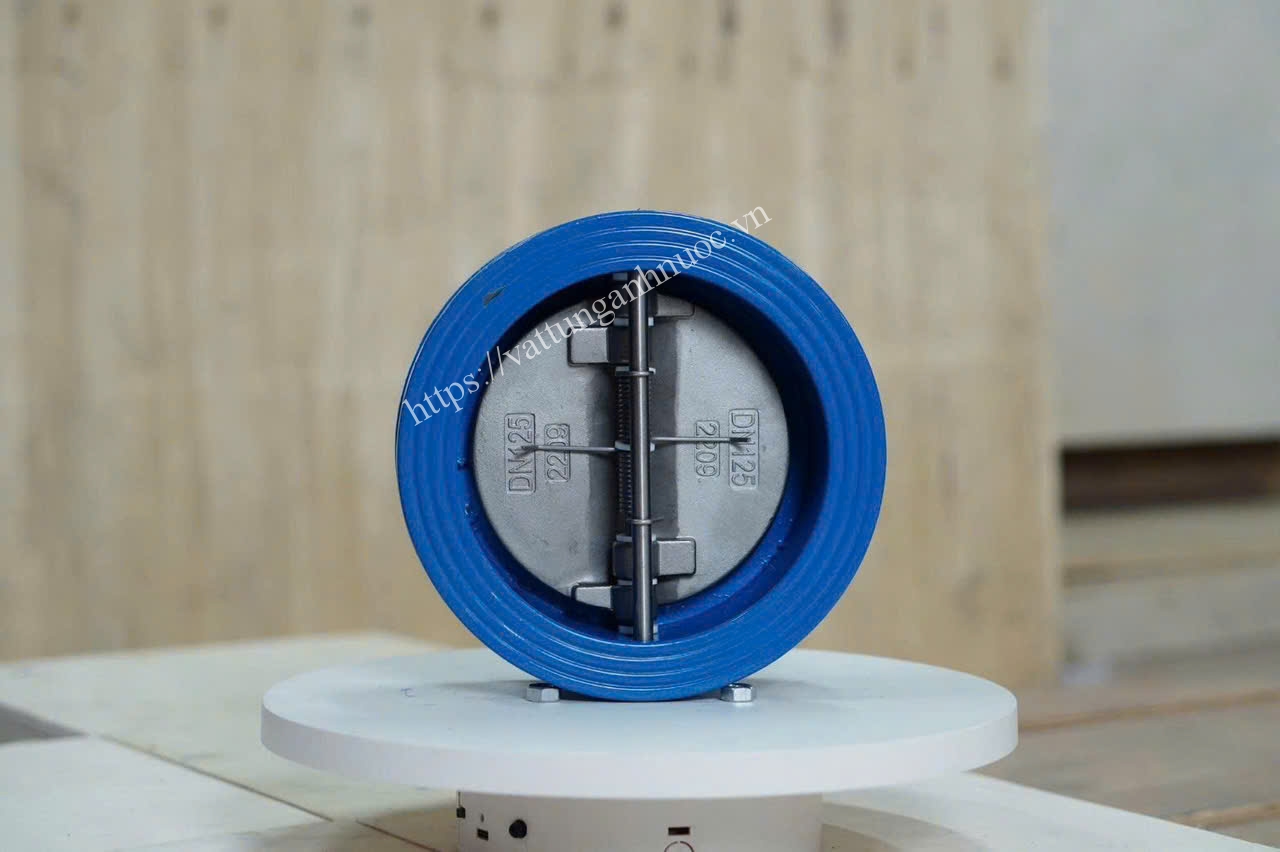

Khác với van một chiều lá lật truyền thống, dòng FAF 2350 sử dụng hai nửa đĩa đặt trong thân van. Hai đĩa được bố trí trong vùng dòng chảy và chuyển động dựa trên hướng, áp lực của lưu chất cùng lực đàn hồi của cơ cấu lò xo.

Các bộ phận chính gồm:

Thân van.

Hai nửa đĩa van bằng thép không gỉ.

Trục và cơ cấu dẫn hướng.

Lò xo hỗ trợ đóng van.

Gioăng làm kín EPDM.

Bề mặt thân được bảo vệ bằng lớp phủ Epoxy.

Thiết kế hai đĩa giúp rút ngắn chiều dài lắp đặt và tạo điều kiện bố trí van tại những vị trí có không gian hạn chế.

Nguyên lý hoạt động Van một chiều dạng cánh bướm FAF

Khi nước chảy đúng chiều

Khi máy bơm hoạt động và tạo ra áp suất đủ lớn, dòng nước tác động lên hai nửa đĩa.

Hai đĩa mở ra theo hướng dòng chảy, tạo tiết diện cho nước đi qua.

Khi lưu lượng tăng, đĩa mở rộng hơn và giảm mức cản trở đối với dòng nước.

Khi dòng nước dừng

Khi máy bơm dừng hoặc lưu lượng giảm xuống, lực tác động lên đĩa giảm.

Cơ cấu lò xo đưa hai nửa đĩa trở lại vị trí đóng.

Khi xuất hiện dòng chảy ngược

Nếu nước có xu hướng quay ngược về phía máy bơm, áp lực phía sau đĩa kết hợp với lực lò xo giúp van đóng lại.

Nhờ đó, dòng nước được ngăn lại trước khi gây ảnh hưởng đến các thiết bị phía trước van.

Van một chiều FAF DN100, DN150 và DN200 dùng ở đâu?

Đây là nhóm kích thước có tính ứng dụng cao trong hệ thống cấp nước.

Van một chiều FAF DN100

Thường phù hợp với các tuyến ống nhánh, hệ thống tăng áp, trạm bơm nhỏ và các đường ống cấp nước trong công trình.

Van một chiều FAF DN150

Có thể được lựa chọn cho các tuyến phân phối, hệ thống bơm cấp nước và đường ống công nghiệp có lưu lượng trung bình.

Van một chiều FAF DN200

Phù hợp hơn với các tuyến ống chính, trạm bơm, hệ thống cấp nước công nghiệp và những vị trí cần kiểm soát dòng chảy có lưu lượng lớn hơn.

Tuy nhiên, DN không phải yếu tố duy nhất quyết định việc chọn van. Cần kiểm tra thêm lưu lượng, vận tốc dòng chảy và áp suất làm việc thực tế.

Van một chiều FAF DN250, DN300 và DN400 cho tuyến ống lớn

Với các tuyến ống có đường kính lớn, ưu điểm của thiết kế wafer thể hiện rõ ở khả năng tiết kiệm không gian lắp đặt.

Các kích thước:

DN250

DN300

DN350

DN400

có thể được quan tâm trong các dự án cấp nước, trạm bơm và đường ống công nghiệp nằm trong phạm vi model 2350.

Đối với các tuyến DN300 hoặc DN400, cần đặc biệt quan tâm đến lưu lượng và vận tốc dòng chảy. Nếu van hoạt động trong vùng lưu lượng không phù hợp, đĩa van có thể dao động, làm tăng tổn thất áp suất và ảnh hưởng đến độ ổn định của hệ thống.

Ưu điểm của van một chiều đĩa đôi FAF 2350

Thiết kế wafer nhỏ gọn

Van được thiết kế để lắp giữa hai mặt bích, giúp giảm không gian cần thiết cho hệ thống.

Chiều dài lắp đặt ngắn

FAF công bố chiều dài theo EN 558 Series 16, phù hợp với những hệ thống cần tối ưu khoảng cách lắp đặt.

Đĩa bằng thép không gỉ

Hai nửa đĩa được chế tạo bằng thép không gỉ, hỗ trợ độ bền trong điều kiện vận hành phù hợp.

Làm kín bằng EPDM

Gioăng EPDM giúp tạo khả năng làm kín khi van đóng.

Giảm tổn thất trên đường ống

Thiết kế được FAF hướng tới việc giảm tổn thất áp suất và hạn chế ảnh hưởng đến dòng chảy.

Có thể lắp theo phương ngang hoặc đứng

Theo thông tin sản phẩm FAF, model 2350 có thể lắp đặt theo phương ngang hoặc phương đứng, tùy điều kiện hệ thống.

Tiêu chuẩn kỹ thuật của van FAF 2350

Đối với khách hàng dự án, đây là nhóm thông tin có giá trị cao hơn những mô tả quảng cáo chung.

Model 2350 Dual Check Valve được FAF công bố với:

Model: FAF 2350.

Loại: Dual Check Valve.

Kích thước: DN25–DN400.

Áp suất: PN16.

Thiết kế: EN 12334.

Kết nối: Wafer EN 1092-1 / ISO 7005-2.

Face-to-Face: EN 558 Series 16.

Marking: EN 19.

Testing: EN 12266-1.

Bảo vệ ăn mòn: Electrostatic Powder Epoxy.

Những thông số này đặc biệt hữu ích khi khách hàng cần đưa sản phẩm vào hồ sơ kỹ thuật, bảng vật tư hoặc hồ sơ chào thầu.

Ứng dụng van một chiều cánh bướm FAF

Dòng van này có thể được sử dụng trong nhiều hệ thống phù hợp với thông số kỹ thuật của sản phẩm.

Hệ thống cấp nước

Ngăn nước chảy ngược trên các tuyến cấp nước.

Trạm bơm

Lắp trên đường ống để hạn chế nước hồi lưu khi máy bơm dừng.

Hệ thống tăng áp

Giúp kiểm soát dòng chảy giữa cụm bơm và mạng lưới phía sau.

Đường ống công nghiệp

Có thể sử dụng cho nước nóng, nước lạnh và một số môi trường công nghiệp phù hợp với giới hạn của vật liệu.

FAF công bố model 2350 có phạm vi ứng dụng gồm nước nóng và lạnh, khí nén, kỹ thuật năng lượng và các lưu chất công nghiệp không có tính axit hoặc kiềm.

Van một chiều FAF PN16 có phù hợp cho hệ thống cấp nước?

PN16 là cấp áp suất được công bố cho model FAF 2350. Tuy nhiên, khi lựa chọn cho một dự án cụ thể, cần đối chiếu áp suất thiết kế và áp suất vận hành thực tế của đường ống.

Đặc biệt với những hệ thống có:

Chiều dài đường ống lớn.

Lưu lượng cao.

Máy bơm công suất lớn.

Chênh lệch cao độ lớn.

Nguy cơ búa nước.

cần đánh giá điều kiện thủy lực tổng thể thay vì chỉ dựa vào PN16.

Hướng dẫn lựa chọn đúng kích thước cho hệ thống của bạn

Để chọn van một chiều FAF, không nên chỉ gửi yêu cầu:

“Báo giá van một chiều DN200.”

Thông tin tốt hơn cho nhà cung cấp gồm:

DN đường ống + PN + lưu chất + lưu lượng + nhiệt độ + kiểu mặt bích + vị trí lắp đặt.

Ví dụ:

Van một chiều FAF 2350 DN200 PN16, dùng cho nước sạch, kết nối wafer, lắp sau máy bơm cấp nước.

Với cách xác định này, bộ phận kỹ thuật có thể kiểm tra chính xác hơn model và cấu hình cần cung cấp.



Câu hỏi thường gặp khi khách hàng lực chọn van một chiều cánh bướm FAF

Van một chiều cánh bướm FAF 2350 có kích thước bao nhiêu?

Model 2350 có dải kích thước DN25 đến DN400 theo thông tin sản phẩm của FAF Valve.

Van một chiều FAF 2350 có PN16 không?

Có. FAF công bố model 2350 với cấp áp suất PN16.

Van một chiều FAF DN300 có dùng cho cấp nước không?

Có thể sử dụng khi các điều kiện thiết kế của hệ thống phù hợp với thông số kỹ thuật của van.

Van một chiều FAF DN400 lắp kiểu gì?

Model 2350 sử dụng kết nối wafer, lắp giữa hai mặt bích tương thích theo cấu hình tiêu chuẩn của sản phẩm.

Van một chiều cánh bướm FAF có phải van bướm điều khiển không?

Không. Đây là van một chiều, hoạt động tự động theo hướng và áp lực dòng chảy, không phải van bướm dùng để điều tiết dòng bằng tay quay hoặc bộ truyền động.

Kết luận

Van một chiều cánh bướm FAF 2350 là dòng van một chiều đĩa đôi có thiết kế wafer nhỏ gọn, phù hợp để kiểm soát dòng chảy ngược trong nhiều hệ thống đường ống.

Điểm đáng chú ý đối với khách hàng kỹ thuật là sản phẩm có dải DN25–DN400, PN16, sử dụng kết nối wafer và các tiêu chuẩn kỹ thuật được FAF công bố như EN 12334, EN 1092-1 / ISO 7005-2, EN 558 Series 16 và EN 12266-1.

Đối với thị trường cấp nước, nên tập trung khai thác các nhóm tìm kiếm có ý định mua cao như van một chiều FAF DN100, DN150, DN200, DN250, DN300, DN350, DN400, kết hợp với các truy vấn PN16, wafer, dual check valve và FAF 2350.

Khi lựa chọn sản phẩm cho dự án, cần xác định đầy đủ kích thước đường ống, áp suất, lưu lượng và điều kiện vận hành để đảm bảo van làm việc ổn định và phù hợp với hệ thống.
